一、双相不锈钢的化学成分

一般认为，双相不锈钢的铁素体与奥氏体相比例为30％～70%时可以获得良好的性能。但双相不锈钢常常被认为含有大致等量的铁素体和奥氏体，在目前的商品化生产中，为了获得最佳的韧性和加工性能，倾向于奥氏体的比例稍大一些。主要的合金元素尤其是铬、钼、氮和镍的相互作用是非常复杂的。为了获得稳定的双相组织及良好的加工和制造性能，必须注意使每种元素有适当的含量。 除了相平衡以外，有关双相不锈钢及其化学成分的第二个主要问题是高温下有害金属间相的形成。σ相和χ相在高铬、高钼不锈钢中形成，并优先在铁素体相内析出，氮的添加显著推迟了这些相的形成。因此，固溶体中足够的氮含量非常重要。随着双相不锈钢制造经验的增加，控制窄的成分范围的重要性变得越来越明显。2205双相钢（UNS S31803，表1）最初设定的成分范围过宽，经验表明，为了得到最佳的耐腐蚀性能及避免金属间相的形成，S31803的铬、钼和氮含量应控制在含量范围的中上限，由此开发出成分范围较窄的改进型2205双相钢UNS S32205（表1）。S32205的成分就是今天大批量生产的2205双相不锈钢的典型成分。在本文中，除非另有说明，2205通常指的就是S32205。

二、双相不锈钢中合金元素的作用

以下简单介绍几个最重要的合金元素对双相不锈钢的力学性能、物理性能和腐蚀性能的影响。铬：钢中铬含量最低须达到10.5％才能形成稳定的铬钝化膜，保护钢不受大气腐蚀。不锈钢的耐腐蚀性能随铬含量的增加而增加。铬是铁素体形成元素，钢中加铬可促使体心立方结构的铁素体形成。钢中铬含量较高时，需要加入更多的镍才能形成奥氏体或双相（铁素体－奥氏体）组织，较高的铬量也会促进金属间相的形成。奥氏体不锈钢铬含量至少为16％，双相不锈钢铬含量至少为20％。铬还能增加钢在高温下的抗氧化能力。铬的这一作用很重要，它影响热处理或焊接后氧化皮或回火色的形成和去除。双相不锈钢的酸洗和回火色去除比奥氏体不锈钢困难。钼：钼与铬的协同作用能提高不锈钢耐点蚀的能力。当不锈钢中铬含量至少为18％时，在含氯化物的环境中钼耐点蚀和缝隙腐蚀的能力是铬的三倍。钼是铁素体形成元素，同时也增大了不锈钢形成金属间相的倾向。因此，奥氏体不锈钢的钼含量通常小于约7.5％，双相不锈钢的钼含量小于4％。氮：氮提高奥氏体和双相不锈钢耐点蚀和缝隙腐蚀的能力。它还能显著提高钢的强度。事实上它是最有效的固溶强化元素和低成本合金元素。含氮双相不锈钢韧性的提高得益于其较高的奥氏体含量和较少的金属间相含量。氮并不能阻止金属间相的析出，但可推迟金属间相的形成，使得有足够的时间进行双相不锈钢的提高和制造。氮被添加到铬和钼含量高的高耐蚀性奥氏体和双相不锈钢中，以抵消它们形成σ相的倾向。氮是强奥氏体形成元素，可以取代奥氏体不锈钢中的部分镍。氮可降低层错能并提高奥氏体的加工硬化率。它还通过固溶强化提高奥氏体的强度。双相不锈钢一般都添加氮并调整镍含量以获得理想的相平衡。铁素体形成元素铬和钼与奥氏体形成元素镍和氮相平衡以获得双相组织。

三、镍：镍是奥氏体稳定元素，促使不锈钢的晶体结构从体心立方结构（铁素体）向面心立方结构（奥氏体）转变。铁素体不锈钢含极少的镍或不含镍，双相不锈钢含镍量为低至中等，如1.5%～7％，300系奥氏体不锈钢至少含有6％的镍（见图1、2）。添加铁素体组织镍推迟奥氏体不锈钢中有害金属间相的形成，但是在双相不锈钢中镍的推迟效果远不如氮。面心立方结构使得奥氏体不锈钢具有极佳的韧性。相对于铁素体不锈钢，双相不锈钢中约一半的奥氏体组织使得双相钢的韧性显著提高。

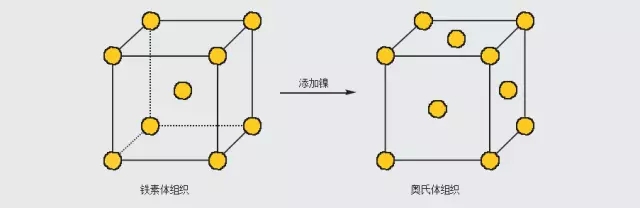

图1：通过添加镍，使晶体结构从体心立方结构（很少量的镍或无镍）转变为面心立方结构（至少6%的镍——300系）。含有中等镍含量的双相不锈钢组织中一些晶粒是铁素体，一些晶粒是奥氏体，其理想状态是二者数量相等

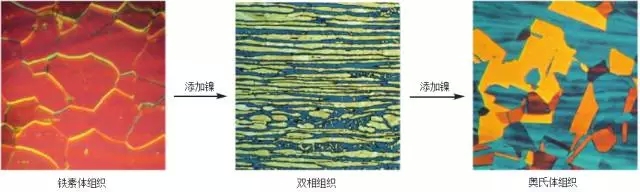

图2：增加镍含量使不锈钢的显微组织从铁素体（左）转变为双相（中）直至奥氏体（右）（这些照片由Outokumpu提供，显示了光学显微镜下放大的经抛光和侵蚀试样的组织。双相组织中，铁素体被染色，呈深色）

公司电话：021-69170820；传真：021-69176868

公司地址：上海市嘉定区叶城路1118号11楼

集团网站：http://www.shangshang.com.cn

产品网站：http://www.sss1118.com

更多咨询请关注我们的微信公众号
