在我们上上不锈钢工厂里，在成品出厂前都进行钝化；当生产过程中钢管或管件表面较脏时也进行钝化；当钢管纵焊后，当钢管和焊缝颜色不一致时也进行钝化。所谓钝化，是将钢管或管件放在含硝酸2%的酸液中浸泡，硝酸使不锈钢中的铬氧化成三氧化二铬，形成三氧化二铬的薄膜，即钝化膜，致密的钝化膜覆盖在钢管或管件的表面，相当于在表面刷了一层油漆，阻止金属继续氧化。由于三氧化二铬的钝化膜是很致密的，钝化膜损坏后会自动恢复。不象铁氧化后生成的三氧化二铁和氧化铁是粉状的，所以含铬的不锈钢因有钝化膜而耐腐蚀。钝化膜的厚度一般在3-5×10-6mm。

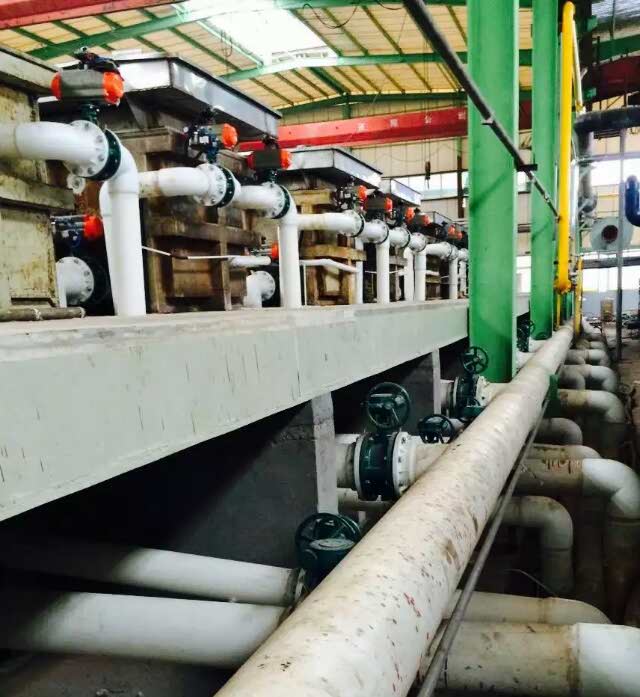

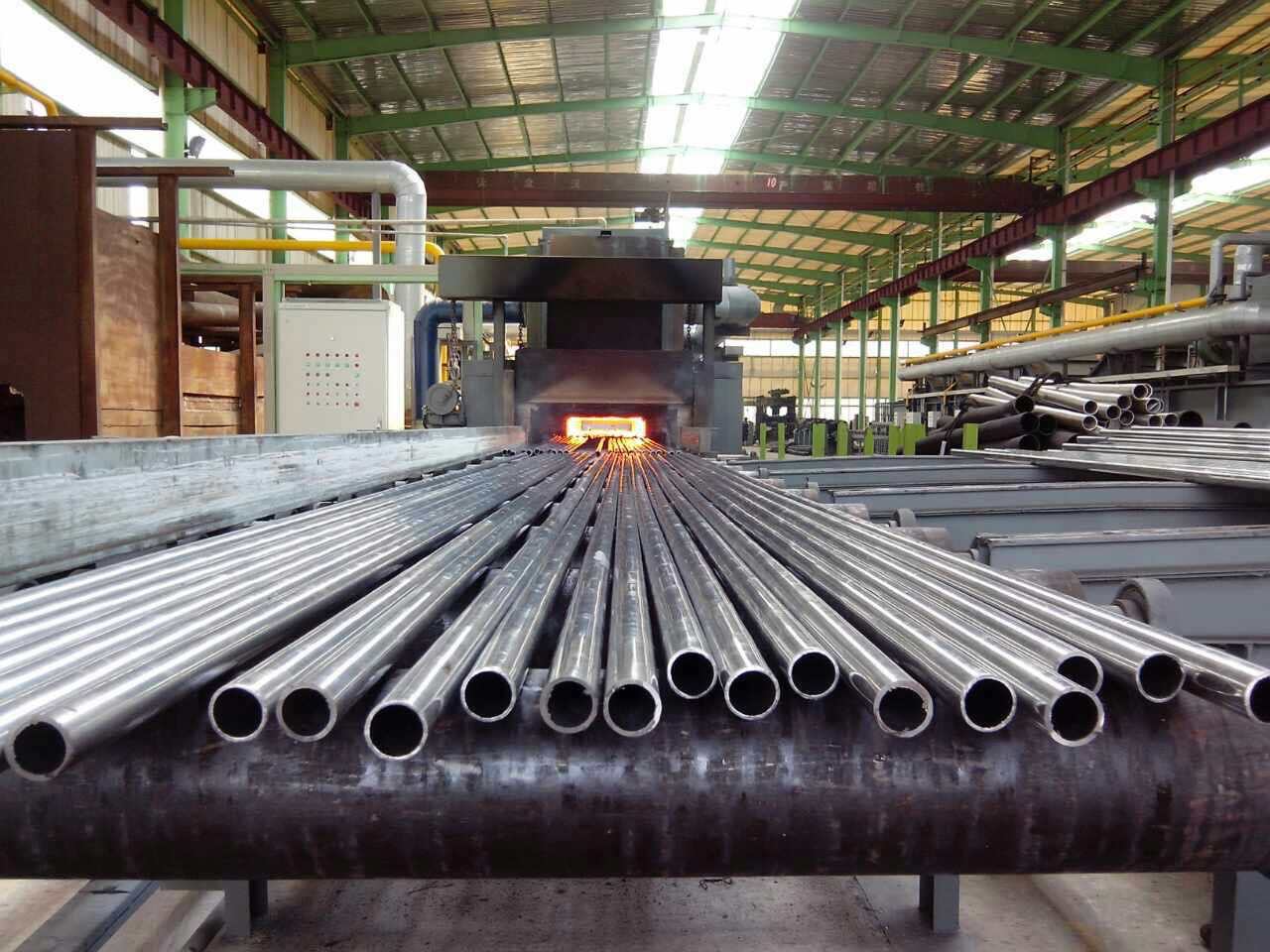

钢管或管件经过高温的固溶处理，在表面形成一层厚厚的黑色的氧化层，若要去除氧化皮要进行酸洗。酸洗是把钢管或管件放在含硝酸10-15%、含氢氟酸5-8%的酸液中浸泡，酸洗过程是先由硝酸把铬的低价氧化物氧化成铬的高价氧化物，然后由氢氟酸将铬的高价氧化物溶解到酸液中。酸洗把氧化皮溶解了，钢管或管件的重量减轻了。一般在酸洗后要进行钝化，以形成钝化膜以保护钢管或管件不被继续氧化，从而提高钢管或管件的耐腐蚀性。
管件在生产过程中变形较大，变形后要进行抛光，以提高管件表面的光洁度，这样经抛光后的管件往往比钢管光洁度好。由于管件表面光洁度好，在进行钝化时钝化液不容易附着在光洁的管件表面，因而管件的钝化层比钢管的钝化层薄，如果是抛光状态交货的管件，钝化层将更薄。在受到强酸腐蚀时，钝化层较厚的钢管能抵抗强酸的腐蚀，而钝化层较薄的管件却不能抵抗强酸的腐蚀，将有金属进入酸液而使酸液混浊。
钝化层的厚薄只是表面现象，不影响钢管和管件的内部质量，如想使钝化层厚一些，可把钝化液的浸泡时间延长，但不会影响钢管和管件的使用，用户可放心使用。
一般讲混酸比单一酸的腐蚀性强，硝酸加盐酸的腐蚀性大大高于硝酸的腐蚀性。盐酸（HCL）含有大量氯离子（CL-），而奥氏体不锈钢不耐氯离子腐蚀。最厉害的是硝酸+盐酸+硫酸=王酸，什么金属放在里面都会消失，当您拿着金鉓品去金店，店里会让您把金鉓品往王酸里放一下，出来的金鉓品亮晶晶的很好看，但您的金鉓品的重量减少了。
如果仅仅为使焊缝和钢管颜色一致，只要用2%硝酸溶液钝化一下即可。
上海上上不锈钢管有限公司2015-8-8    钱乐中
